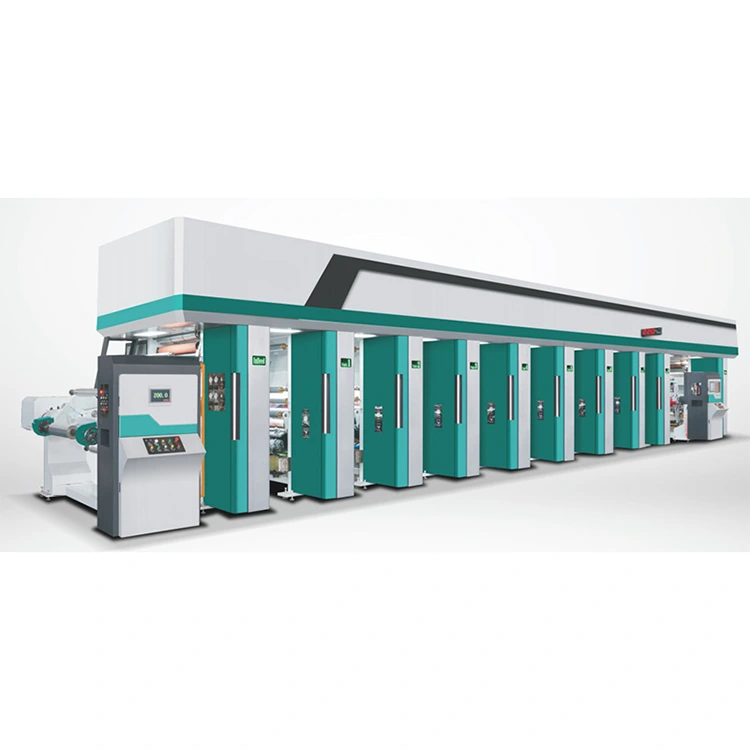

Як машина глибокого друку з електронним валом може підвищити точність друку та ефективність гнучкого пакування

Зелений ОмрозвиваєМашина глибокого друку з електронним валомдля виробників, яким потрібен точний багатоколірний друк на гнучких пакувальних матеріалах. Завдяки сервоприводу керування, скоординованому управлінню натягом і точному реєструванню кольорів, це обладнання підтримує постійну якість друку та ефективне виробництво з рулону в рулон.

Друкована машина глибокого друку з електронним валом призначена для точного, повторюваного багатоколірного друку на пластикових плівках, папері та інших сумісних рулонних матеріалах. Завдяки електронній координації систем приводу замість того, щоб покладатися виключно на традиційні механічні з’єднання валів, це допомагає операторам керувати рухом полотна та реєстрацією кольорів протягом усього процесу друку. У цій статті пояснюється, як працює технологія, її основні компоненти, сумісні субстрати, ключові специфікації та практичні міркування щодо вибору обладнання. У ньому також розглядається, як конфігурація машини Green Ohm може підтримувати виробництво гнучкої упаковки та що покупці повинні оцінити, перш ніж інвестувати в нову друкарську лінію.

Зміст

1. Що таке машина глибокого друку з електронним валом?
2. Як працює технологія електронного валу?
3. Які функції впливають на продуктивність друку?
4. Які матеріали може друкувати машина?
5. Які основні технічні характеристики?
6. Де використовується це друкарське обладнання?
7. Як покупцям вибрати правильну машину?
8. Як оператори можуть підтримувати постійну продуктивність?
9. Часті запитання
10. Висновок

1. Що таке машина глибокого друку з електронним валом?

Машина глибокого друку з електронним валом — це система промислового друку, яка використовує електронно координовані приводи для керування рухом кількох друкарських блоків. Він поєднує відомий процес глибокого друку з сучасними сервоприводами та технологіями автоматизації для підтримки точного багатоколірного друку на безперервних рулонах матеріалу.

У звичайному глибокому друку вигравірувані циліндри переносять фарбу на підкладку, коли вона проходить через послідовні станції друку. Кожен циліндр представляє певний колір або частину зображення. Точна синхронізація між цими станціями є важливою, оскільки навіть невелике відхилення в русі полотна може спричинити видиме зміщення кольорів.

Електронне керування валом координує відповідні ведучі осі через систему керування, допомагаючи підтримувати їхню необхідну швидкість і співвідношення позицій. Цей підхід може спростити синхронізацію та налаштування порівняно з механічно пов’язаними механізмами залежно від конфігурації машини.

Зелений Ом пропонує рішення для глибокого друку з електронним валом, призначене для багатоколірного друку на пластикових плівках, папері та інших сумісних рулонних матеріалах. Його конфігурація поєднує друк із сервоприводом, комп’ютеризовану реєстрацію та контроль натягу, щоб відповідати практичним вимогам виробництва гнучкої упаковки.

2. Як працює технологія електронного валу?

Процес друку починається, коли блок розмотування подає рулон підкладки в машину. Полотно проходить через друкарські станції, де вигравірувані циліндри переносять фарбу на матеріал. Після кожного етапу друку підкладка проходить через секцію сушіння перед тим, як перейти до наступної станції або пристрою перемотування.

Електронна координація підтримує цей процес, синхронізуючи приводи, відповідальні за переміщення матеріалу та роботу друкарських циліндрів. Програмований логічний контролер (PLC), сервоприводний контроль натягу та налаштування реєстрації працюють разом, щоб підтримувати стабільні умови виробництва.

1. Розмотування:Рулон монтується, а підкладка подається в машину під контрольованим натягом.
2. Веб-інструкції:Матеріал дотримується свого наміченого шляху через лінію друку, допомагаючи підтримувати послідовне позиціонування.
3. Перенесення чорнила:Гравіровані друкарські циліндри переносять необхідні візерунки чорнилом на основу.
4. Реєстрація кольору:Елементи керування реєстрацією координують положення послідовних відбитків кольорів.
5. Сушка:Система сушіння видаляє необхідну кількість розчинника або вологи, залежно від системи чорнила та умов експлуатації.
6. Перемотування назад:Друкований матеріал збирається в рулон для подальшої перевірки, ламінування, розрізання або конвертування.

Справжня якість друку залежить не лише від електронної синхронізації. Стан циліндра, властивості підкладки, склад фарби, умови сушіння, налаштування машини та дії оператора впливають на кінцевий результат.

3. Які функції впливають на продуктивність друку?

Керування друком з сервоприводом

Сервоприводи забезпечують узгоджене керування осями друку та підтримують точне керування швидкістю та положенням. При правильній конфігурації вони можуть допомогти зменшити відхилення при реєстрації та зробити налаштування налаштування більш керованими під час багатоколірного виробництва.

Управління напругою замкнутого циклу

Гнучкі плівки та тонкий папір можуть розтягуватися, зморщуватися або зміщуватися, коли натяг полотна нестабільний. Описана конфігурація Green Ohm використовує контроль натягу із замкнутим контуром трьох двигунів для координації обробки матеріалів. Відповідні налаштування натягу мають важливе значення для зменшення переміщення полотна та підтримки незмінних розмірів друку.

Комп'ютеризована реєстрація кольорів

Регулювання горизонтальної та вертикальної реєстрації допомагає вирівняти окремі кольорові відбитки. Функції попередньої реєстрації також можуть підтримувати налаштування перед початком повного виробництва. Ці можливості особливо корисні для детальної графіки, тонкого тексту та дизайну упаковки, які вимагають точного вирівнювання кольору до кольору.

Подача чорнила та збірка ракеля

Ролик для перенесення чорнила подає чорнило в процес друку, а ракель видаляє надлишки чорнила з поверхні циліндра. Green Ohm описує конфігурацію ракеля з незалежним приводом, призначену для полегшення регулювання та зміни леза. Належний стан леза та керування чорнилом сприяють відтворенню чистого зображення.

Інтегровані засоби контролю сушіння та безпеки

Система сушіння використовує контрольований потік повітря та керування температурою для підтримки висихання чорнила. Функції моніторингу сенсорного екрана та діагностики несправностей можуть допомогти операторам спостерігати за умовами роботи та виявляти проблеми. Відповідна вентиляція, поводження з розчинниками та заходи безпеки машини залишаються важливими під час друку чорнилом на основі розчинників.

• Електронно узгоджені друкарські приводи.
• Замкнуте керування натягом для стабільності полотна.
• Горизонтальне та вертикальне регулювання реєстрації кольорів.
• Системи перенесення чорнила та ракеля, призначені для контрольованого нанесення чорнила.
• Функції сушіння, моніторингу та діагностики несправностей машини.

4. Які матеріали може друкувати машина?

Сумісність підкладок є ключовим фактором при виборі машини глибокого друку. Різні матеріали мають різні властивості розтягування, характеристики поверхні, товщину та вимоги до адгезії чорнила. Для надійних результатів необхідне правильне поєднання підкладки, циліндричного гравіювання, чорнила та умов сушіння.

Зелений Ом перераховує наступні діапазони матеріалів для конфігурації електронного вала:

Ці діапазони є параметрами матеріалів, указаними виробником, а не гарантією того, що кожен сорт може працювати в однакових умовах. Покупці повинні підтвердити передбачувану підкладку, систему чорнила, товщину та вимоги до виробництва перед замовленням.

5. Які основні технічні характеристики?

У наведеній нижче таблиці наведено основні специфікації, опубліковані для друкарської машини для глибокого друку з електронним валом серії YG-8 компанії Green Ohm. Перед покупкою значення мають бути підтверджені поточною пропозицією та остаточною технічною угодою.

*Опублікована специфікація виробника використовує одиницю мм/хв для максимальної механічної швидкості та швидкості друку. Наведені вище значення виражені в м/хв лише як попередня інтерпретація наведених цифр. Перевірте правильні одиниці вимірювання та номінальну робочу швидкість безпосередньо в Green Ohm, перш ніж використовувати ці цифри для планування виробництва.

Модель 850 мм може відповідати вимогам до вузького полотна, тоді як моделі 1050 мм і 1250 мм забезпечують більшу ємність підкладки. Відповідна модель залежить від розмірів готової упаковки, використання матеріалу, компонування друку, технічних характеристик циліндра та запланованого випуску, а не лише від ширини полотна.

6. Де використовується це друкарське обладнання?

Електронний валовий глибокий друк актуальний для виробників, яким потрібна повторювана графіка протягом тривалого виробництва. Його придатність залежить від дизайну упаковки, необхідної якості друку, підкладки, системи чорнила та подальшого процесу перетворення.

Гнучка харчова упаковка

Друковані плівки, які використовуються для пакетів для закусок, кондитерських обгорток, упаковок для сухих харчових продуктів та інших гнучких упаковок, часто вимагають постійного відтворення кольорів і чіткої графіки. Готова структура упаковки також повинна відповідати застосовним вимогам щодо контакту з харчовими продуктами та упаковки.

Упаковка споживчих товарів

Пакети для заповнення миючих засобів, упаковки для засобів особистої гігієни та пакети для побутових товарів можуть використовувати багатокольорові друковані плівки для передачі бренду, інформації про продукт та інструкцій із використання.

Паперова упаковка

Якщо сорт паперу та система чорнила сумісні, глибокий друк може підтримувати декоративні дизайни, повторювані візерунки та друковані пакувальні матеріали, які потребують узгодженого відтворення зображення.

Промислові гнучкі матеріали

Деякі програми промислового пакування використовують друковані плівки для ідентифікації, інформації про продукт або візуального розрізнення. Покупці повинні оцінити хімічну стійкість, характеристики підкладки та вимоги до кінцевого використання, перш ніж вибрати процес друку.

Для упаковки, яка пізніше буде піддана ламінуванню, розрізанню або виготовленню пакетів, якість друку слід оцінювати разом із продуктивністю всієї лінії перетворення.

7. Як покупцям вибрати правильну машину?

Вибір друкарської машини передбачає більше, ніж порівняння максимальної швидкості чи ціни покупки. Виробничі групи повинні адаптувати обладнання до своїх фактичних завдань, очікуваного використання, робочого середовища та можливостей обслуговування.

1. Підтвердьте діапазон підкладки.Визначте типи плівки, товщину, марки паперу, обробку поверхні та будь-які зміни матеріалів, які очікуються в майбутньому.
2. Визначте необхідну ширину полотна.Розрахуйте корисну ширину друку, краєві поля та використання матеріалу для макетів упаковки, які ви створюєте.
3. Вкажіть колір і вимоги до оформлення.Підтвердьте кількість кольорів, складність зображення, допуск на реєстрацію та метод перевірки.
4. Оцініть реалістичну швидкість виробництва.Запитайте про очікувану швидкість роботи з підкладкою, чорнилом, повторюваністю циліндра та умовами сушіння, а не покладайтеся лише на максимальну механічну швидкість.
5. Перегляньте систему контролю.Уточніть конфігурацію сервоприводу, налаштування реєстрації, поведінку контролю натягу, інтерфейс оператора, сигналізацію та підтримку усунення несправностей.
6. Перевірте утиліти та потреби встановлення.Оцініть електричну потужність, вентиляцію, енергію сушіння, площу підлоги, вимоги до витяжки та відповідні правила безпеки.
7. Плануйте обслуговування та навчання.Підтвердьте допомогу в установці, навчання операторів, запасні частини, профілактичне технічне обслуговування та домовленості про реагування після продажу.

Перш ніж розміщувати замовлення, запитайте детальну технічну пропозицію та, де це можливо, організуйте тестування зразка з використанням репрезентативних матеріалів та творів мистецтва. Це допомагає переконатися, що запропонована конфігурація підходить для реального виробничого середовища.

8. Як оператори можуть підтримувати постійну продуктивність?

Регулярне технічне обслуговування допомагає зменшити час незапланованих простоїв і захищає послідовність друку. Практична програма технічного обслуговування має відповідати посібнику з експлуатації виробника та враховувати інтенсивність виробництва, хімічний склад чорнила, тип підкладки та умови навколишнього середовища.

• Огляньте друкарські циліндри:Перевірте наявність пошкоджень, забруднення, зносу та проблем, які можуть вплинути на передачу зображення.
• Обслуговуйте ракельні леза:Перевірте краї леза, кріплення, умови контакту та інтервали заміни.
• Перевірте налаштування натягу:Перевірте натяг розмотування, між станціями та перемотуванням під час зміни матеріалу або специфікацій роботи.
• Монітор реєстрації:Перевірте центрування під час запуску, після зміни матеріалу та протягом усього виробництва.
• Чисті компоненти обробки чорнила:Дотримуйтесь затверджених процедур щодо циркуляції чорнила, видалення залишків і поводження з розчинником.
• Перевірте систему сушіння:Контролюйте потік повітря, контроль температури, вентиляцію та блокування безпеки.
• Перевірте приводи та елементи керування:Дотримуйтеся рекомендованого графіка перевірки сервосистем, датчиків, компонентів ПЛК та електричних з’єднань.
• Запис робочих даних:Документуйте повторювані дефекти, простої, відходи та коригування для підтримки постійного вдосконалення.

Використовуючи чорнила на основі розчинників, оператори повинні дотримуватись інструкцій виробника обладнання та відповідних вимог щодо пожежної безпеки, вентиляції, викидів і безпеки праці. Технічне обслуговування повинно виконуватися лише відповідним чином навченим персоналом, а обладнання знаходиться в безпечному стані.

9. Часті запитання

Q1: Яка головна перевага машини глибокого друку з електронним валом?

Його головною перевагою є електронно-координоване керування приводом, яке підтримує синхронізацію друкарських блоків і точну реєстрацію кольорів. У поєднанні з відповідним управлінням натягом і правильним налаштуванням це може допомогти покращити узгодженість і спростити коригування в багатоколірному рулонному виробництві.

Q2: Які матеріали сумісні з машиною Green Ohm?

Перераховані матеріали включають ПЕТ, нейлон, PE, OPP, BOPP, CPP, PVC, целофан і папір у визначених діапазонах товщини або базової ваги. Фактична сумісність залежить від марки матеріалу, системи чорнила, обробки поверхні та конфігурації машини. Уточніть вимоги до передбачуваної основи перед покупкою.

Q3: Яка максимальна швидкість друку серії YG-8?

На сторінці продукту вказано максимальну механічну швидкість 420 і максимальну швидкість друку 400, але опублікована одиниця не відповідає типовому промисловому позначенню швидкості лінії. Покупці повинні отримати письмове підтвердження правильних одиниць, номінальних умов і очікуваної швидкості виробництва від Green Ohm.

Q4: Як вибрати між YG-8-850, YG-8-1050 і YG-8-1250?

Основна зазначена відмінність — максимальна ширина полотна: 850 мм, 1050 мм і 1250 мм відповідно. Виберіть модель відповідно до розмірів упаковки, плану роботи, використання субстрату та виробничих планів. Також перевірте вимоги до площі, джерела живлення та умов встановлення.

Q5: Що я повинен підготувати, перш ніж запитувати пропозицію?

Підготуйте тип і товщину підкладки, ширину полотна, кількість кольорів для друку, малюнок або зразок, вимоги до повторення циліндра, цільовий вихід, систему чорнила та очікувані наступні процеси. Ці деталі допомагають виробнику оцінити необхідну конфігурацію та визначити технічні питання до того, як буде остаточно складено пропозицію.

10. Висновок

Машина глибокого друку з електронним валом може стати цінною інвестицією для виробників гнучкої упаковки, яким потрібен скоординований багатоколірний друк, контрольований натяг полотна та повторювана реєстрація. Найкращі результати досягаються завдяки підбору конфігурації машини до підкладки, ілюстрації, системи чорнила, вимог до сушіння та фактичних цілей виробництва. Серія YG-8 від Green Ohm пропонує три перелічені варіанти ширини полотна разом із керуванням друком із сервоприводом, комп’ютеризованою реєстрацією та інтегрованими функціями обробки матеріалів. Перш ніж прийняти остаточне рішення, уточніть у виробника технічні характеристики, одиниці швидкості виробництва, результати зразкового друку, вимоги до встановлення та післяпродажну підтримку. Щоб обговорити ваші вимоги до підкладки, порівняти доступні конфігурації або запитати індивідуальну пропозицію,зв'яжіться з намина сторінці продукту Машина глибокого друку з електронним валом Green Ohm.
